様々なサイズのカットと素材に対応する断裁機。
高精度とともにオペレーターの安全も追求しています。
|
|
|
|
製品紹介 |
|
|
|
|
eRC断裁機
機種ラインアップ

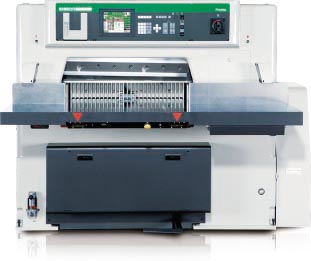

機能充実のコンパクト機。多機能タッチパネル搭載で高品質＆スピーディーにカット。
イトーテック伝統の両引き駆動による断裁は、抜群の高精度を誇ります。
幅広、ワイドサイズもパワフルにカット。紙以外の多様な素材にも対応します。
紙以外の色々な素材を「切る」事例を大型断裁機.com にて紹介。
イトーテックの大型断裁機はゴムやプラスチック、ハニカム材、木材、ガラス繊維などの他、
CNFやCFRPなどの新素材のカットにも対応できます。
「こんな素材を切りたい」といったご相談もお気軽にどうぞ。

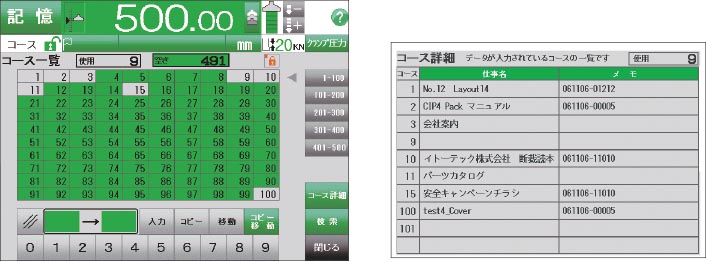

コース一覧表示と詳細設定
100コースごとの使用・空きコース情報をナンバーパネルで表示します。
コースの移動やコピーも簡単です。また、仕事名やメモをコースに記入して
コース詳細表示から仕事内容をAND検索できます。

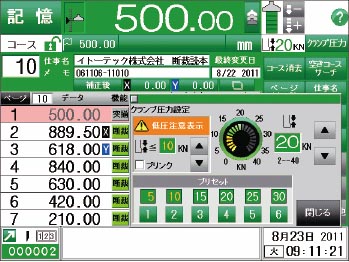

クランプ圧力設定
断裁品質に影響するクランプの圧力設定がディスプレイ上から行えます。
2KNから40KNまで1KNごとに数値設定。圧力設定のバラツキを抑えます。
5KN単位のプリセットの他、コース、ページごとの圧力の設定も可能。
品物や断裁位置の圧力設定により、圧力の間違いによるヤレを防止します。

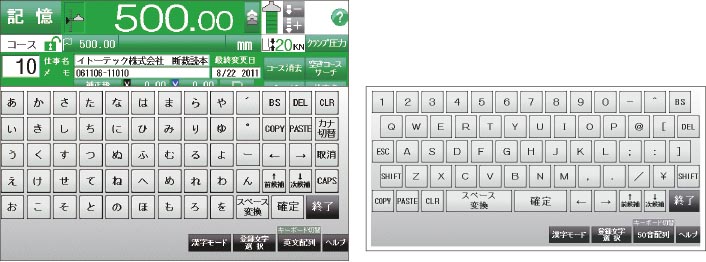

和文・英文キーボード
タッチパネル上にキーボードを表示。仕事名やメモを文字入力できます。
JIS配列と50音順配列が選択でき、オペレーターに応じて使い分けられます。
バックゲージ加速度をコントロール
バックゲージの一連の動きをコントロール。ワークの崩れ防止に最適です。
全体のスピードや、立ち上がりから減速して停止するまでを細かく調整。

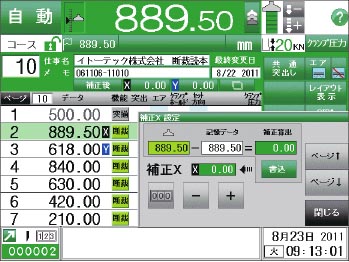

印刷ズレ補正機能
断裁データと、印刷物の位置ズレを補正する新機能です。
トンボに合わせて断裁すると、記憶データとのズレを自動補正し記憶します。
印刷の位置がズレていても補正値を再度入力し直す必要がありません。

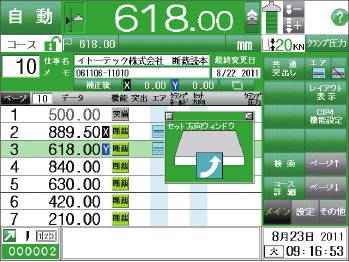

セット方向ウィンドウ
ワークのセットや紙の回転方向をグラフィックアニメーションで表示。
ディスプレイの指示を見ながら安心して作業を進めることができます。

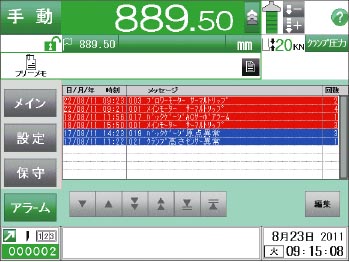

アラーム履歴機能
アラーム故障履歴機能が日付や時間、故障内容を正確に記憶します。
この情報によりサービス員はマシンの状況を素早く把握できるので、
スピーディーなメンテナンス作業に役立ちます。

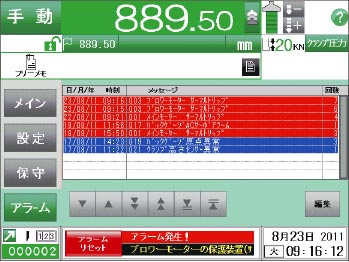

メッセージウィンドウ・アラーム機能
ナイフ交換やオイル交換のお知らせなどをアイコンで表示します。
断裁機の現状が一目でわかります。

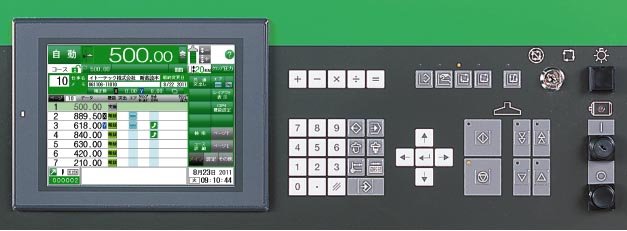

素早く起動、仕事を待たせません。

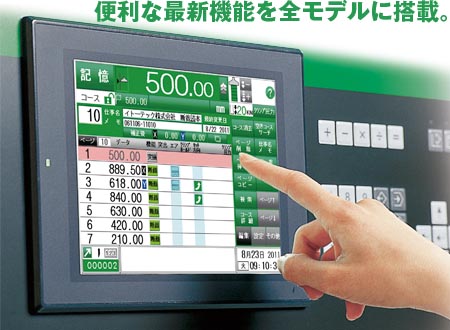

eRCシリーズ断裁機の心臓部であるコントロールパネルは
断裁機の操作に必要な機能だけをプログラミング。
電源投入と同時に起動するので、すぐに作業を始められます。

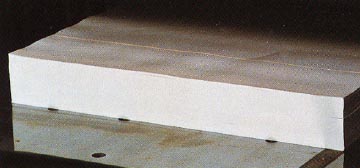

高精度と生産性、そして安全をしっかり追求。
高精度が長持ち！
パワフルな両引き駆動
左右独立のウォームギアでナイフを動かすイトーテック伝統の両引きスウィング駆動。引きながら押しこむ独自のスイング角と相まって抜群の高精度を誇ります。その信頼性は世界の現場で認められ、様々な分野の「切る」で稼働しています。
（eRC82は片引駆動） |

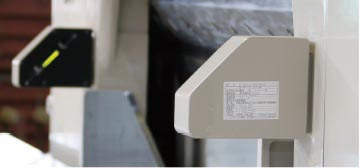

型式検定に合格した
安全装置
ナイフスイッチの両手操作式安全装置と光線式安全装置を全モデルに標準装備。これらは厚生労働省が定める労働安全衛生法に基づく、型式検定に合格しています。
|
CIP4/JDFデータも
オプションで対応できます
JDFデータから瞬時に最適な断裁手順を作成できる「シザーハンズAI」のクラウドサーバーに対応断裁機としてアクセスが可能。（オプション）
|
給紙から排紙まで
トータルサポート
|

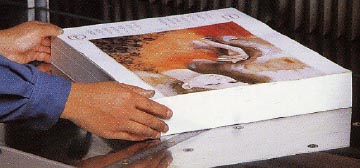

クロームメッキと
エアテーブル |
セーフティボルト |
|
メインテーブル及びサイドテーブルにエ
アー吹き出しバルブを設置。大判の紙でも楽に取り扱えます。テーブル面はクロームメッキが施され、錆の発生を防いで紙が汚れにくくなっています。 |
切れなくなったナイフで無理に切ったり、
金属等の堅い物を誤って切った時には、左右のロッドに装備したシェアボルトが折れ、機械に損傷を与えません。シェアボルトが折れるとリミットスイッチが作動してナイフが緊急停止します。
|

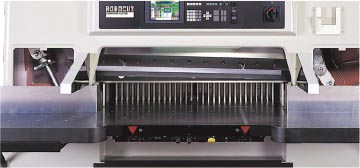

カットライン表示
クランプを降ろすことなく切断線が紙に出ます。現物裁ちの記憶が楽にできます。 |
ナイフ着脱
クランプの上昇・下降を利用して大型機のナイフも容易に取り外しができます。 |

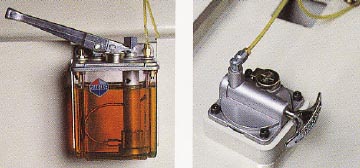

オイルメンテナンス
機械本体側とバックゲージ側にそれぞれ1ヶ所集中給油ポンプを装備。オペレーターは数カ所の給油、グリース以外は、ポンプを作動させるだけです。 |

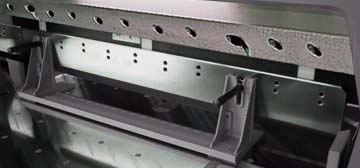

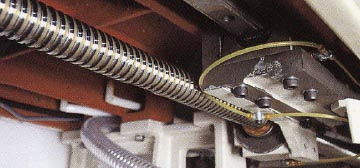

高精度ギア
バックゲージを作動させる機構内部には100ヶ所以上の硬球を配置。ころがり摩擦が生むスムーズな回転で、正確な位置決めができます。また、L.M.ガイドにも小さな硬球があり同じく狂いを防ぐ構造となっています。 |
ソフトクランプ
クランプペダルを踏んで下ろしたときのクランプ圧力を低圧に抑えるソフトクランプ方式を標準で採用。 |
|
| 型 名 |
eRC-82 |
eRC-100DX |
eRC-115DX |
eRC-137DX |
| ナイフ駆動方式 |
片引き駆動 |
両引き駆動 |
両引き駆動 |
両引き駆動 |
| 断裁幅 |
820mm |
1030mm |
1168mm |
1370mm |
| 断裁奥行 |
820mm |
1000mm |
1160mm |
1320mm |
| クランプ開き |
130mm |
165mm |
165mm |
165mm |
| 最小断裁寸法 |
70mm（裏板あり） |
85mm（裏板あり） |
85mm（裏板あり） |
105mm（裏板あり） |
| 27mm（裏板なし） |
27mm（裏板なし） |
27mm（裏板なし） |
27mm（裏板なし） |
| 前テーブル長さ |
650mm |
700mm |
700mm |
700mm |
| テーブル高さ |
850mm |
875mm |
875mm |
875mm |
| 機械寸法 |
全幅：1995mm |
全幅：2660mm |
全幅：2790mm |
全幅：3010mm |
| 高さ：1520mm |
高さ：1660mm |
高さ：1660mm |
高さ：1660mm |
| 全長：2090mm |
全長：2440mm |
全長：2610mm |
全長：2760mm |
| ナイフ速度 |
42回/分 |
42回/分 |
42回/分 |
42回/分 |
| ナイフ寸法 |
995×130×11.1mm |
1270×150×12.7mm |
1410×150×13.7mm |
1610×150×13.7mm |
| バックゲージ前進最大速度 |
150mm/秒 |
225mm/秒 |
225mm/秒 |
225mm/秒 |
| 最小クランプ圧力 |
4kN |
4kN |
4kN |
4kN |
| 最大クランプ圧力 |
30kN |
40kN |
40kN |
40kN |
| 液晶モニタ |
●ディスプレイ形式：TFTカラー液晶タッチパネル ●ディスプレイサイズ：8,4インチ ●メモリー：500コース 25000ページ（1コース50ページ） ●操作モード：記憶モード、手動モード、半自動モード、全自動モード ●表示可能言語：日本語、英語、中国語（簡体字･繁体字）タイ語、オランダ語、スペイン語、ドイツ語 ●キーボード：50音順配列、JIS配列（QWERTY配列）選択 ●入力単位：ミリ、センチ、インチ、尺 ●入力値：0.01mm ●最大設定値：9999.99mm（但し、リミット範囲内） ●最小設定値：0.01mm（但し、リミット範囲内） ●起動時間：約4秒 |
| 主モーター |
2.2kw |
3.7kw |
3.7kw |
3.7kw |
| 送りモーター |
0.4kw |
0.75kw |
0.75kw |
0.75kw |
| ブロワモーター |
0.4kw |
0.4kw |
0.4kw |
0.75kw |
| 電気総容量 |
3kw |
4.85kw |
4.85kw |
5.2kw |
| 重量 |
2500kg |
3700kg |
4100kg |
4500kg |
| 型 名 |
eRC-160DX |
eRC-170DX |
eRC-200DX |
eRC-250DX |
| ナイフ駆動方式 |
両引き駆動 |
両引き駆動 |
両引き駆動 |
両引き駆動 |
| 断裁幅 |
1600mm |
1700mm |
2000mm |
2500mm |
| 断裁奥行 |
1600mm |
1700mm |
2000mm |
2500mm |
| クランプ開き |
165mm |
165mm |
130mm |
165mm |
| 最小断裁寸法 |
105mm（裏板あり） |
105mm（裏板あり） |
105mm（裏板あり） |
125mm（裏板あり） |
| 27mm（裏板なし） |
27mm（裏板なし） |
27mm（裏板なし） |
35mm（裏板なし） |
| 前テーブル長さ |
700mm |
750mm |
750mm |
750mm |
| テーブル高さ |
890mm |
890mm |
875mm |
890mm |
| 機械寸法 |
全幅：3540mm |
全幅：3640mm |
全幅：3900mm |
全幅：4515mm |
| 高さ：1730mm |
高さ：1730mm |
高さ：1690mm |
高さ：1730mm |
| 全長：3320mm |
全長：3380mm |
全長：3660mm |
全長：4180mm |
| ナイフ速度 |
42回/分 |
42回/分 |
42回/分 |
42回/分 |
| ナイフ寸法 |
1850×165×14.2mm |
1950×165×14.2mm |
2260×160×14.2mm |
2760×165×14.2mm |
| バックゲージ前進最大速度 |
225mm/秒 |
225mm/秒 |
225mm/秒 |
200mm/秒 |
| 最小クランプ圧力 |
4kN |
4kN |
4kN |
4kN |
| 最大クランプ圧力 |
40kN |
40kN |
40kN |
40kN |
| 液晶モニタ |
●ディスプレイ形式：TFTカラー液晶タッチパネル ●ディスプレイサイズ：8,4インチ ●メモリー：500コース 25000ページ（1コース50ページ） ●操作モード：記憶モード、手動モード、半自動モード、全自動モード ●表示可能言語：日本語、英語、中国語（簡体字･繁体字）タイ語、オランダ語、スペイン語、ドイツ語 ●キーボード：50音順配列、JIS配列（QWERTY配列）選択 ●入力単位：ミリ、センチ、インチ、尺 ●入力値：0.01mm ●最大設定値：9999.99mm（但し、リミット範囲内） ●最小設定値：0.01mm（但し、リミット範囲内） ●起動時間：約4秒 |
| 主モーター |
5.5kw |
5.5kw |
7.5kw |
7.5kw＋3.7kw
（主＋ポンプモーター） |
| 送りモーター |
0.75kw |
0.75kw |
1kw |
1.5kw |
| ブロワモーター |
1.5kw |
1.5kw |
1.5kw |
1.5kw |
| 電気総容量 |
7.75kw |
7.75kw |
10kw |
14.2kw |
| 重量 |
5500kg |
5800kg |
6200kg |
8000kg |
|
